Stoupající filmový výparník

Popis zařízení

Stoupající filmový výparník s novou strukturou, aby se zlepšil účinek separace pára-kapalina a má funkci odstraňování pěny a zabránění strhávání, byly přijaty třístupňové separační a zachycovací metody: za prvé, tangenciální linie páry kapaliny vstupuje do odpařovací nádrž pro využití odstředivé síly a sedimentace v nádrži; Za druhé, horní část výparníku přijímá účinnou vrstvu plynového filtru; Za třetí, je přidán nárazový lapač, aby se zabránilo ztrátě přiváděné kapaliny, která je strhávána sekundární párou, a lze dosáhnout uspokojivého separačního účinku i pro přiváděnou kapalinu, která snadno vytváří pěnu (jako je mýdlo obsahující kapalinu z čínské medicíny).

Princip fungování

Vnější cirkulační vakuové odpařovací zařízení typu WZ se skládá hlavně z trubkového ohřívače, odpařovací nádrže, cirkulační trubice a dalšího pomocného zařízení.
Po zahřátí napájecí kapaliny na bod varu v trubici ohřívače se část vody odpaří, takže tepelná energie se přemění na pohyb kinetické energie směrem vzhůru; Současně v důsledku velkého rozdílu mezi směsí páry a kapaliny v ohřívací trubici a neprovařenou kapalinou materiálu v cirkulační trubce dochází při indukci expanzní kinetické energie a velkému rozdílu k přirozené cirkulaci kapaliny materiálu. (rychlost cirkulace kapaliny materiálu v topné trubici je menší než 1 m/s), čím více tepla kapalina přijímá, tím lepší je var a tím větší je rychlost cirkulace. Protože se odpařuje působením vakua, lze teplotu odpařování materiálové kapaliny do určité míry regulovat pod 50 °C a sekundární pára se po zachycení rozmrazovačem a lapačem drátěného pletiva odpařuje a je odváděna vodou. proudové čerpadlo po kondenzaci. Po odstředivé rotaci se napájecí kapalina v odpařovací závlahě vrací do spodní části ohřívače po vnější cirkulační trubici k odpařování recirkulačního ohřevu, takže při dosažení požadované koncentrace dochází k odpařování cirkulačního ohřevu (asi 15-20 minut). , začne kontinuální vypouštění a současně je také přiváděno kontinuální krmivo, čímž se vytváří kontinuální provoz vakuové koncentrace.

Technický parametr

Název produktu: Vakuový výparník s nucenou vnější cirkulací

Typ zařízení: JPVE-001

Hlavní materiál: nerezová ocel 304 (nebo přizpůsobené podle požadavků zákazníka)

Kapacita zpracování: 4 tuny/h až 10 tun/h (nebo přizpůsobené dle požadavků zákazníka)

Specifikace velikosti: 11000*7000*8300-13000*9000*9000(mm)

Použití zařízení: Toto zařízení je vhodné pro vakuové nízkoteplotní odpařování a zahušťování kapalných materiálů

Rozsah použití: Zdravotní nápoje, potraviny, čínská a západní farmaceutika, biochemické farmaceutické, zemědělské a vedlejší produkty hluboké zpracování, jemné chemikálie, lehký průmysl atd.

Charakteristika zařízení

1. Pro snadné čištění je na horní straně ohřívače umístěn rychle otevíratelný horní kryt

2. Na horní části síta vzduchového filtru v odpařovací nádrži je umístěna kruhová čisticí trubka

3. Těleso odpařovací nádrže je opatřeno průlezy pro čištění uvnitř nádrže

4. Pro usnadnění pozorování za provozu jsou na horní straně ohřívače a odpařovací nádrže umístěny světelné otvory a průhledítka

5. Zvláště vhodné pro citlivé ovocné šťávy

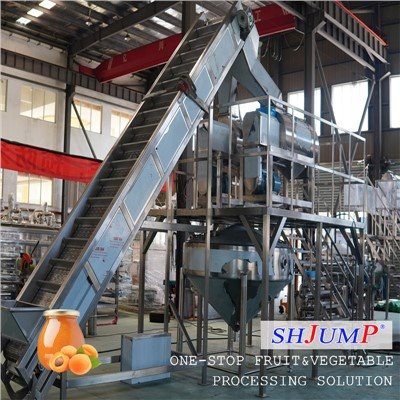

Zobrazení hotového výrobku
